제품 설명:

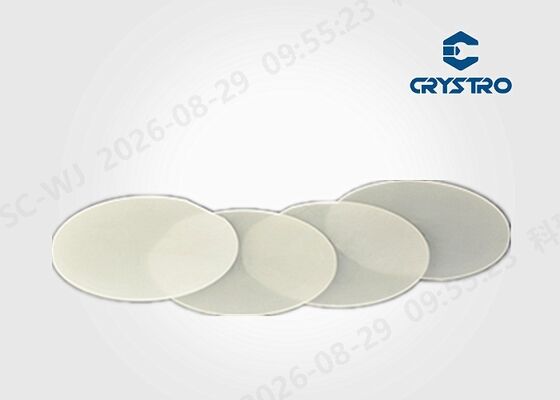

4 인치 지름 800um 두께 단일 크리스탈 기판 EPI 준비

우리의 싱글 크리스탈 기판은 첨단 기술 응용 프로그램의 까다로운 요구 사항을 충족하도록 설계된 정밀 엔지니어링 재료입니다.이 기판은 대체된 GGG (Gadolinium Gallium Garnet) 를 사용하여 제조됩니다.3인치 지름의 이 광학 기판은 광학 및 전자 장치의 광범위한 범위에 이상적입니다.혁신과 개발을 위한 강력한 플랫폼을 제공.

EPI 준비, 높은 라티스 상수:120.497+0.003mm

우리는 기판 재료의 차원 정확성의 중요성을 이해합니다. 따라서 우리의 단일 크리스탈 기판은 ± 0.2mm의 길이 허용으로 제공됩니다.각 조각이 엄격한 규격에 부합하는지 확인합니다.이 좁은 관용은 최종 장치의 무결성과 기능을 유지하기 위해 정확한 크기를 필요로하는 응용 프로그램에 중요합니다.우리는 사용자 정의 각 방향 옵션을 제공합니다, 고객이 그들의 특정 요구 사항에 맞게 기판 방향을 조정 할 수 있습니다.이 사용자 정의 능력은 전문 연구 및 산업 응용을위한 우리의 기판의 다양성을 향상.

우리의 단일 크리스탈 기판의 또 다른 중요한 장점은 30의 변압률입니다.이 특성 은 고 주파수 전자 부품 과 마이크로 웨브 장치 를 이용 하는 애플리케이션 에서 매우 중요 하다, 이 전기적 성능이 장치의 효율성과 신호 무결성에 직접적인 영향을 미치는 경우우리의 기판의 안정적이고 예측 가능한 변압 전압 상수는 다양한 운영 조건에서 일관된 성능을 보장합니다..EPI 준비

우리의 제품의 품질과 신뢰성에 대한 신뢰를 고객에게 제공하기 위해, 단일 크리스탈 기판의 각 조는 포괄적인 테스트 보고서를 동반합니다.이 보고서는 크기의 정확도와 같은 중요한 매개 변수를 확인합니다., 결정학적 방향성, 다이 일렉트릭 특성 및 표면 품질.상세한 테스트 문서의 사용 가능성은 품질 보장 프로세스를 지원하고 제조 작업 흐름에 원활한 통합을 촉진합니다..

우리의 싱글 크리스탈 기판은 광학 장치, 광학 격리기, 모듈러 및 기타 고급 광학 구성 요소의 제조에 널리 사용됩니다.3인치 지름 크기의 조합, 높은 격자 상수,그리고 우수한 다이 일렉트릭 성질은 이러한 기판을 연구자와 제조업체가 높은 성능과 신뢰성을 달성하는 것을 목표로하는 훌륭한 선택으로 만듭니다..

요약하자면, 우리의 싱글 크리스탈 기판은 고품질의 대체 GGG 물질, 정확한 차원 제어, 사용자 정의 가능한 방향,그리고 우수한 다이 일렉트릭 특성당신이 차세대 광자원학 장치를 개발하거나 광학 및 전자 분야에서 새로운 경계를 탐구하는 경우, 우리의 기판은 혁신을 지원하는 신뢰할 수있는 기반을 제공합니다..포괄적인 테스트 보고서와 엄격한 제조 표준으로, 당신은 우리의 단일 크리스탈 기판을 신뢰할 수 있습니다 일관성 있고 예외적인 결과를 제공하기 위해.

특징:

• 제품명: 단일 결정 기판
• 지름: 최대 4'
• 열전도: 7.4Wm^-1K^-1
• 화학 공식: 대체된 GGG
• 광물류: 그라넷
• 폴란드 옵션: EPI 닦은 또는 두 번 닦은
• 높은 격자 상수와 함께 마그네토 광학 기판
• 두께: 0.8mm
• 높은 격자 상수:120.497+0.003mm

기술 매개 변수:

응용 프로그램:

크라이스트로 SGGG 단일 크리스탈 기판은 중국 출신의 정밀 엔지니어링 재료로, 첨단 기술 응용을 위해 특별히 설계되었습니다.직경 최대 4인치, 길이 허용값 ±0.2mm, 이 기판은 뛰어난 차원 정확성과 일관성을 제공하여 고성능 부피 성장 과정에 이상적입니다.이 기질의 화학 공식은 대체된 GGG (Gadolinium Gallium Garnet) 를 기반으로 합니다., 광물학적인 그라넷, 높은 결정질과 안정성을 보장합니다.

Crystro SGGG 기판의 주요 응용 기회 중 하나는 Yttrium Iron Garnet (YIG) 및 Bismuth Iron Garnet (BIG) 필름의 대축성 성장입니다.이 필름은 자기 광학 장치의 제조에 중요한 구성 요소입니다., 기판의 높은 격자 상수가 격자 불일치 최소화 및 필름 품질을 향상시키는 데 중추적인 역할을합니다.SGGG 기판의 우수한 격자 YIG 및 BIG 필름과 일치 우수한 자기 광학적 특성을 가능하게, 통신 및 광학 산업에서 사용되는 광학 격리기, 순환기 및 기타 자기 광학 구성 요소 개발에 필수적입니다.

연구 및 산업 환경에서, Crystro's SGGG의 자기 광학적 기판은 자기 및 광학적 특성에 대한 정확한 통제가 필요한 시나리오에서 사용됩니다.그들은 스핀트론에 집중된 실험실에서 널리 사용됩니다., 마이크로 웨브 장치 및 양자 컴퓨팅, 고품질 기판에 그라넷 필름의 대동성 성장이 필수적입니다.이 기판은 자기 광학적 효과에 의존하는 센서 및 액추에이터를 제조하기에 적합합니다., 다양한 첨단 기술 응용 프로그램에서 그들의 다재다능성을 더욱 강조합니다.

전체적으로, Crystro SGGG 단일 결정 기판은 YIG 및 BIG 필름의 대동맥 성장을위한 신뢰할 수있는 고 성능 솔루션을 제공합니다.전산광기술 분야의 최첨단 연구 및 생산 지원중국에서 생산된 제품들은 품질에 타협하지 않고 경쟁력 있는 가격을 보장하며, 그라넷 기반의 자기 광학 기판을 사용하는 엔지니어와 과학자들에게 선호되는 제품입니다.

사용자 정의:

크라이스트로는 단일 크리스탈 기판, 특히 SGGG 모델에 대한 포괄적인 제품 사용자 정의 서비스를 제공합니다.이 기판은 대체된 GGG 화학 공식을 사용하여 설계됩니다., 12.497 ± 0.003 Å의 정밀한 격자 상수와 30의 다이 일렉트릭 상수를 특징으로합니다. 고객은 특정 애플리케이션 요구 사항을 충족시키기 위해 사용자 정의 각 방향을 요청할 수 있습니다.최적의 성능을 보장길이 허용량은 고품질의 크기를 보장하기 위해 ± 0.2mm로 유지됩니다. SGGG 기판은 EPI 준비가되어 있으며, 이는 부피 성장 과정에 이상적입니다.이 기판은 우수한 자기 광학 기판으로 사용되며 YSGG 응용 프로그램과 호환됩니다., 첨단 광학 및 전자 장치에 대한 다재다능한 솔루션을 제공합니다.

지원 및 서비스:

우리의 싱글 크리스탈 기판 제품은 최적의 성능과 고객 만족을 보장하기 위해 전담 기술 팀에 의해 지원됩니다.우리는 제품 선택 가이드를 포함하여 포괄적인 기술 지원을 제공합니다., 응용 프로그램 조언 및 문제 해결 지원. 우리의 전문가들은 기판 사양, 처리 절차,그리고 귀하의 특정 요구 사항에 맞춘 통합 기술.

기술 지원 외에도, 우리는 사용자 지정 기판 제조, 절단, 닦기 및 코팅과 같은 다양한 서비스를 제공하여 귀하의 고유 한 응용 요구 사항을 충족시킵니다.우리의 품질 보증 프로세스는 높은 순수성과 결정학적 완벽성을 보장합니다., 제조 및 연구 프로세스에서 신뢰할 수 있고 일관된 결과를 보장합니다.

우리는 지속적인 개선과 혁신을 위해 최선을 다하고 있으며, 장치 성능과 생산성을 향상시키는 첨단 기판 솔루션을 개발하기 위해 고객과 긴밀히 협력합니다.표준 제품이나 맞춤형 솔루션이 필요하든, 우리의 기술 지원 및 서비스는 우리의 단일 크리스탈 기판으로 당신의 성공을 강화하도록 설계되었습니다.

포장 및 운송:

우리의 싱글 크리스탈 기판은 운송 중에 최대한의 보호를 보장하기 위해 신중하게 포장됩니다.오염 및 물리적 손상을 방지하기 위한 반 정적 용기그 후 컨테이너는 충격과 진동을 흡수하도록 설계된 견고하고 충격에 저항하는 포장재에 안전하게 완착됩니다.

우리는 민감한 과학 자료를 취급하는 경험이 있는 신뢰할 수 있는 운송사를 이용합니다. 모든 배송은 상세한 문서가 함께 합니다.제품 사양 및 취급 지침을 포함합니다.온도 및 습도 통제는 공급 과정 내내 기판의 무결성을 유지하기 위해 필요한 경우 구현됩니다.

우리는 우리의 싱글 크리스탈 기판이 완벽한 상태로 도착하여 귀하의 응용 프로그램에 즉각적으로 사용할 수 있도록 보장하기 위해 신속하고 안전한 배달을 우선 순위로합니다.
