| 브랜드 이름: | Crystro |
| 모델 번호: | CR20200303 |
| MOQ: | 1PC |
| 배달 시간: | 4-5weeks |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램, 페이팔 |

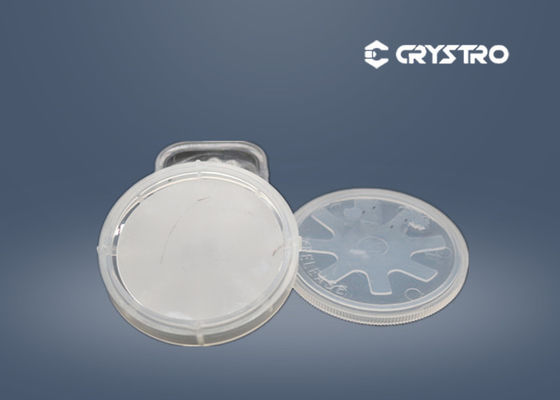

대체된 가돌리늄 갈리움 그라넷 SGGG 광적 기판
가돌리늄 갈륨 그라넷 (Gadalinium Gallium Garnet, GGGG) 은 광학 통신 장비에서 많은 수의 1.3 및 1.5 미크론 광학 격리기가 필요합니다.그리고 핵심 구성 요소는 YIG 또는 BIG 필름입니다.서로 다른 탕젠셜 GGG 단일 크리스탈 기판은 이러한 자기 광학 물질의 격자와 일치 할 수 있으며, 따라서 YIG 및 BIG 필름의 성공적인 부지성 성장을 보장합니다.좋은 신체, GGG의 기계적 및 화학적 안정성은 또한 필름 퍼퍼레이션 과정에서 기판의 요구 사항을 보장합니다. 기판 재료는 마이크로 웨브 격리기 GGG로 만들어집니다.
주요 특성:
| 크리스탈 성질 | ||
| 크리스탈 성장 방법 | 초콜라스키 | |
| 크리스탈 성장 방향 | (100), (111) | |
| 최대 크기 | 3인치 지름 | |
| 변형 | 요구 사항에 따라 도판 | |
| 결정학적 특성 | ||
| 결정 구조 | 큐브 | |
| a = 12.383 Å | ||
| a = 12.505 ÅSGGG | ||
| 광물학 | 자금 | |
| 쌍둥이 구조 | 완벽해요 | |
| 색상 | 무색갈색 SGGG | |
| 물리적 성질 | ||
| 밀도 | 70.09g/cm3 | |
| 녹는점 | 1730 °C | |
| 단단함 | 7.5 (Mohs) | |
| 다이렉트릭 상수 | 30 | |
| 다이렉트릭 손실 대수 (10 GHz) | 약 3.0 * 10_4 | |
| 광학적 특성 | ||
| 변속 범위 | 0.3~7.0mm | |
| 굴절 지수: | nd = 1.9708 577 nm에서 | |
| ne1.9567 | ||
| nc 1.9577 625nm에서 | ||
| ne1.9567 | ||
| nc 1.9500, 2000nm | ||
| ne1.9567 | ||
| nc 1.9454 ~ 5000nm | ||
CRYSTRO는 다음과 같은 GGG 크리스탈을 공급합니다.
| 방향성 | <111> <100> ±15 아크 분 |
| 파동 전면 왜곡 | < 1/4 wave@632 |
| 지름 허용 | ±0.05mm |
| 길이 허용 | ±0.2mm |
| 샴퍼 | 0.10mm@45o |
| 평면성 | < 1/10 파동 633nm |
| 평행성 | < 30 아크 초 |
| 직각성 | < 15 아크 분 |
| 표면 품질 | 10/5 스크래치/디브 |
| 뚜렷한 열기 | >90% |
| 결정 의 큰 크기 |
2직경 8~76mm |
적용:
SGGG는 액체 피사용에 기판으로 사용됩니다. 그것은 자기 광학 필름의 전용 기판입니다.
