제품 상세 정보:
결제 및 배송 조건:
|
방식: | LiNbO3 | 수정 깜부기병균류: | 삼각형이게, 포인트인 공간 군 R3c는 3m을 분류합니다 |
---|---|---|---|
모스 경도: | 5 | 배달: | 1-4 주 |
포장: | 불활성 가스로 가득 찬 가방에서 싸여지는 각각 기판을 위한 개별적 용기. | 기본 정위 플랫: | 22mm+/-2mm (3 인치) 32mm+/-2mm (4 인치) |
표준 크기: | φ6 " (150mm) +/-0.3mm | 퀴리 온도: | 1142C +/-0.7C |
하이 라이트: | 서큘레이터 리튬 니오베이트 단일 결정,섬유 광 분리기 LiNbO3 크리스탈 |

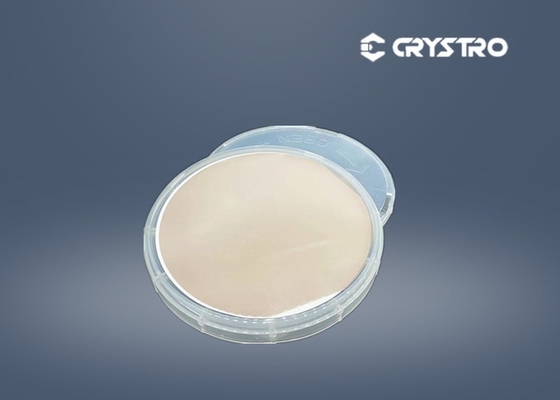

크리스트로 고급 품질 리튬 니오베이트 LiNbO3 LN 단일 결정
리튬 니오베이트 (LN), 우수하고 다재다능한 자료는 수십년간 우리의 일상 생활에 영향을 미쳤습니다 : 형성되는 고속 광통신을 가능하게 하는 것으로부터 레알기즈링 무선주파수 필터링에 대한 인터넷의 중추는 우리의 휴대폰에 사용했습니다. 이 반 세기 오래된 자료는 현재 박막 LN 통합된 포토닉스의 혁명을 받아들입니다. 제작 웨이퍼 스케일의 성공, 나노 제조 기술에서 돌파구로 동반되는 절연체 (LNOI) 위의 LN의 고품질, 얇은 필름은 고성능 통합된 나노포토닉 성분을 가능하게 했습니다.
크리스트로는 공급합니다 :
LiNbO3 크리스탈 애플리케이션 :
1. 포켈스 단위포
2. Q-스위치
3. 위상 변조기
4. 탄성 표면 물결(톱) 웨이퍼
LiNbO3의 기초 특성 :
성장법 | 쵸크랄스키법 |
결정 구조 | 삼방정계 |
격자 상수 | a=b=5.148A c=13.863 A |
융해점 | 1250C |
퀴리 온도 | 1142 C |
비중 | 4.64 g/cm3 |
모스 경도 | 5 |
분광전달 범위 | 0.4-2.9um |
굴절률 | No=2.286 ne=2.203 (632.8nm) |
비선형 계수 | D33=34.45, d31=d15=5.95, d22=13.07 (PMV-1) |
전자-광학 계수 | γ13=8.6,γ22=3.4,γ33=30.8,γ51=28.0,γ22=6.00(pmv-1) |
분광전달 범위 | 370 - 5000nm >68% (632.8nm) |
열팽창계수 | A11=15.4 X 10-6/k, a33=7.5 X 10-6/k |
광학 등급 LiNbO3 | 톱 등급 LiNbO3 | |
배향 | X 판, Z-삭감 (+/-0.2') | Z-삭감, Y커트, |
Y커트 36은' 떨어집니다, Y커트 64가' 떨어집니다, Y커트 128이' 떨어집니다 | ||
기본 정위 플랫 | 22mm+/-2mm (3 인치) | 22mm+/-2mm (3 인치) |
32mm+/-2mm (4 인치) | 32mm+/-2mm (4 인치) | |
표준 크기 | φ3"(76.2mm) +/-0.3mm | φ3 " (76.2mm) +/-0.3mm |
φ4 " (100mm) +/-0.3mm | φ4 " (100mm) +/-0.3mm | |
φ6 " (150mm) +/-0.3mm | φ6 " (150mm) +/-0.3mm | |
10x10mm +/-0.1mm | 10x10mm +/-0.1mm | |
또는 다른 사람 | 또는 다른 사람 | |
두께 | 500μm +/-20μm | 500μm +/-20μm |
1000μm +/-20μm | 1000μm +/-20μm | |
350μm +/-20μm | 350μm +/-20μm | |
끝마무리 | 닦인 한 개이거나 양쪽 옆 | 닦인 한 개이거나 양쪽 옆 |
표면가공도 : 20/10 또는 10/5 | 표면가공도 : 20/10 또는 10/5 | |
TTV | ≤10um | ≤10um |
퀴리 온도 | 1142C +/-0.7C | 1142C +/-3C |
모서리 챔퍼 | 에지 라운딩 | 에지 라운딩 |
