| 브랜드 이름: | Crystro |
| 모델 번호: | CR220129-08 |
| MOQ: | 1PC |
| 가격: | USD 20~200/pc |
| 배달 시간: | 4-5 주 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램, 페이팔 |

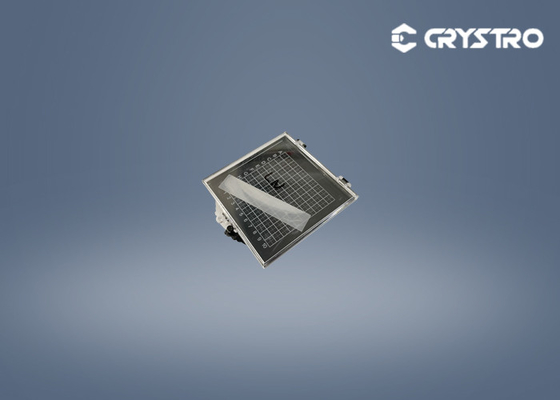

SAW 등급 LiNbO3 단일 크리스탈

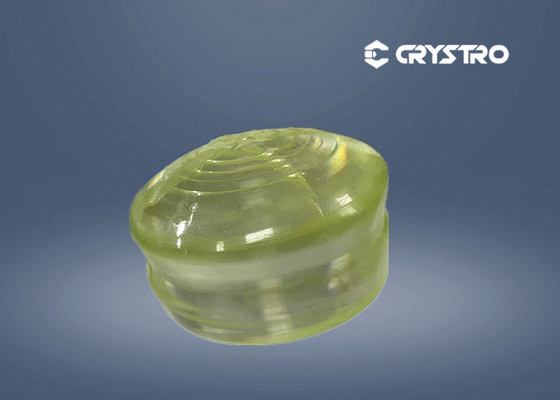

크라이스트로LiNbO3크리스탈자라는초콜라스키최대 지름은 4인치입니다.이 파일의 크기는크기와 스펙을 사용자 정의 할 수 있습니다. 거칠성 <0.5nm.GGG,SGGG,TGG,TSAG와 같은 자석 광학 단일 결정은 우리의 주요 제품입니다.
LiNbO3는 비선형 광학 등급 결정이며, 파라미터 오시레이터, 주파수 두 배, 음향 광학 장치, 광학 모듈러에 널리 사용됩니다.MgO-doped LiNbO3는 효과적으로 LiNbO3 결정의 손해 문턱을 높일 수 있습니다.
정수 LN 및 MgO 도핑 LN (MgO:LN) 크리스탈 모두 전극의 측면 표면에 금 코팅이 제공됩니다.
MgO 도핑된 LiNbO3 (MgO:LN) 는 순수한 LiNbO3와 유사한 선형 광학적 특성을 가지고 있지만 광 굴절 손상 문턱은 훨씬 높습니다.
Crystro는 다음과 같은 것을 제공합니다.
LiNbO3 크리스탈 응용 프로그램:
1팝셀 셀
2Q 스위치
3. 단계 변조기
4표면 음파 (SAW) 웨이퍼
LiNbO의 기본 특성3:
| 성장 방법 | Czochralski 방법 |
| 결정 구조 | 삼각형 시스템 |
| 라티스 상수 | a=b=5.148Å c=13.863 Å |
| 녹는점 | 1250°C |
| 퀴리 온도 | 1142 °C |
| 밀도 | 40.64g/cm3 |
| 모스 강도 | 5 |
| 스펙트럼 전송 범위 | 0.4-2.9um |
| 굴절 지수 | No=2.286 ne=2.203 (632.8nm) |
| 비선형 계수 | D33=3445, d31=d15=5.95, d22=13.07 (PMV)-1) |
| 전기 광학 계수 | γ13=8 입니다.6,γ22=3.4,γ33=308,γ51=280,γ22=6.00 (pmv)-1) |
| 스펙트럼 전송 범위 | 370 - 5000nm > 68% (632.8nm) |
| 열 확장 계수 | A11=15.4 x 10-6/k, a33=7.5 x 10-6/k |
| 광학 성질 LiNbO3 | SAW 등급 LiNbO3 | |
| 방향성 | X 절단, Z 절단 (+/-0.2°) | Z-컷, Y-컷, |
| Y-절단 36°, Y-절단 64°, Y-절단 128° | ||
| 기본 방향 평면 | 22mm+/-2mm (3인치) | 22mm+/-2mm (3인치) |
| 32mm+/-2mm (4인치) | 32mm+/-2mm (4인치) | |
| 표준 크기 | φ3" ((76.2mm) +/-0.3mm | φ3" (76.2mm) +/-0.3mm |
| φ4" (100mm) +/-0.3mm | φ4" (100mm) +/-0.3mm | |
| φ6" (150mm) +/-0.3mm | φ6" (150mm) +/-0.3mm | |
| 10x10mm +/-0.1mm | 10x10mm +/-0.1mm | |
| 또는 다른 | 또는 다른 | |
| 두께 | 500μm +/-20μm | 500μm +/-20μm |
| 1000μm +/-20μm | 1000μm +/-20μm | |
| 350μm +/-20μm | 350μm +/-20μm | |
| 반짝이는 | 단면 또는 양면으로 닦은 | 단면 또는 양면으로 닦은 |
| 표면 가공: 20/10 또는 10/5 | 표면 가공: 20/10 또는 10/5 | |
| TTV | ≤10um | ≤10um |
| 퀴리 온도 | 1142°C +/-0.7°C | 1142°C +/-3°C |
| 엣지 샴퍼 | 가장자리 둥글림 | 가장자리 둥글림 |
