| 브랜드 이름: | Crystro |
| 모델 번호: | CR220129-07 |
| MOQ: | 1PC |
| 가격: | USD 20~200/pc |
| 배달 시간: | 4-5 주 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램, 페이팔 |

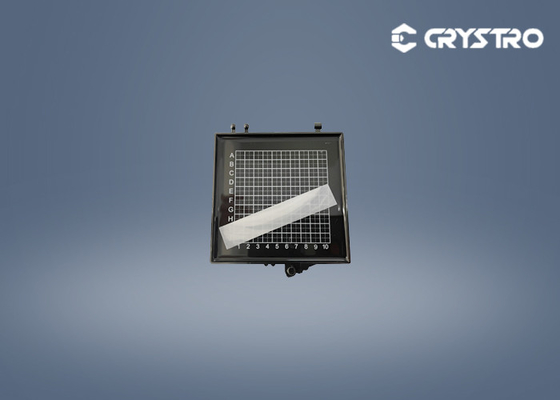

NLO 리?? 니오바트 광 통신에 사용되는 노라인 광 결정
LiNbO3 (리?? 니오바트) 크리스탈은 파장 > 1mm 및 광적 파라미터 오시레이터 (OPOs) 에서 1064 nm에서 펌프되는 주파수 두 배로 널리 사용됩니다.큰 전기 광학 및 음향 광학 계수 때문에.
정수 LN 및 MgO 도핑 LN (MgO:LN) 크리스탈 모두 전극의 측면 표면에 금 코팅이 제공됩니다.
MgO 도핑된 LiNbO3 (MgO:LN) 는 순수한 LiNbO3와 유사한 선형 광학적 특성을 가지고 있지만 광 굴절 손상 문턱은 훨씬 높습니다.

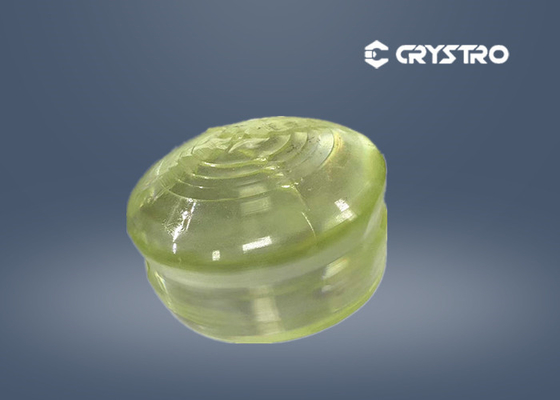

크라이스트로LiNbO3크리스탈자라는초콜라스키최대 지름은 4인치입니다.이 파일의 크기는크기와 스펙을 사용자 정의 할 수 있습니다. 거칠성 <0.5nm.GGG,SGGG,TGG,TSAG와 같은 자석 광학 단일 결정은 우리의 주요 제품입니다.
Crystro는 다음과 같은 것을 제공합니다.
LiNbO의 기본 특성3:
| 결정 구조 | 삼각형, 공간 그룹 R3c, 포인트 그룹 3m |
| 녹는점 | 1253°C |
| 모스 강도 | 5 |
| 밀도 | 40.64g/cm3 |
| 향기성 | 아무 것도 |
| 광학 동질성 | ~5x10-5/cm |
| 투명성 범위 | 420~5200nm |
| 흡수 계수 | ~0.1%/cm @1064nm |
| 1064nm에서 굴절 지수 | ne=2.146, no=2.220@1300nm ne=2.156, no=2.232@1064nm ne=2.203, no=2.286@632.8nm |
| 열 확장 계수 (25°C) | //a,2.0x10-6K A,2.2x10-6/K |
| 열전도 계수 | 25°C에서 38 W/m/K |
| 열 광학 계수 | dno/dT=-0.874 x 10-6/K 1.4μm dne/dT=39.073 x 10-6/K 1.4μm |
| 셀메이어 방정식 (λ in μm) | no2=4.9048+0.11768/(λ2-0.04750) -0.027169λ2ne2=4.5820+0.099169/(λ2-0.04443) -0.02195λ2 |
Crystro는 다음과 같이 제공 할 수 있습니다.
| 광학 성질 LiNbO3 | SAW 등급 LiNbO3 | |
| 방향성 | X 절단, Z 절단 (+/-0.2°) | Z-컷, Y-컷, |
| Y-절단 36°, Y-절단 64°, Y-절단 128° | ||
| 기본 방향 평면 | 22mm+/-2mm (3인치) | 22mm+/-2mm (3인치) |
| 32mm+/-2mm (4인치) | 32mm+/-2mm (4인치) | |
| 표준 크기 | φ3" ((76.2mm) +/-0.3mm | φ3" (76.2mm) +/-0.3mm |
| φ4" (100mm) +/-0.3mm | φ4" (100mm) +/-0.3mm | |
| φ6" (150mm) +/-0.3mm | φ6" (150mm) +/-0.3mm | |
| 10x10mm +/-0.1mm | 10x10mm +/-0.1mm | |
| 또는 다른 | 또는 다른 | |
| 두께 | 500μm +/-20μm | 500μm +/-20μm |
| 1000μm +/-20μm | 1000μm +/-20μm | |
| 350μm +/-20μm | 350μm +/-20μm | |
| 반짝이는 | 단면 또는 양면으로 닦은 | 단면 또는 양면으로 닦은 |
| 표면 가공: 20/10 또는 10/5 | 표면 가공: 20/10 또는 10/5 | |
| TTV | ≤10um | ≤10um |
| 퀴리 온도 | 1142°C +/-0.7°C | 1142°C +/-3°C |
| 엣지 샴퍼 | 가장자리 둥글림 | 가장자리 둥글림 |
