| 브랜드 이름: | Crystro |
| 모델 번호: | CR210.205-1 |
| MOQ: | 1PC |
| 가격: | USD 20~200/pc |
| 배달 시간: | 4-5 주 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램, 페이팔 |

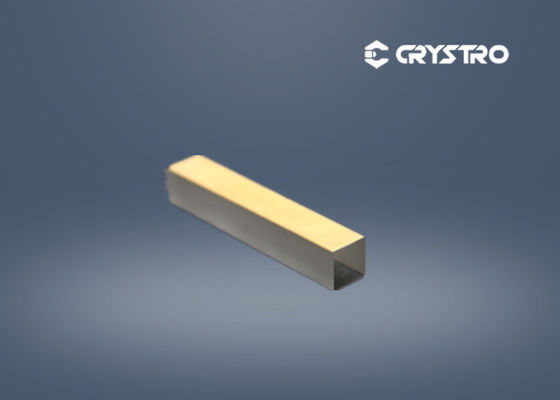

EO Q 스위치용 9 X 9 X 25mm LiNbO3 크리스탈
린보3또한 Nd: YAG, Nd: YLF 및 Ti: Sapphire 레이저뿐만 아니라 광섬유 모듈러에 대한 전기 광학 모듈러 및 O 스위치로 널리 사용됩니다.다음 표에는 전형적인 LiNbO의 사양이 나열되어 있습니다.3크리스탄트는 가로 E-O 변조로 Q 스위치로 사용됩니다. 빛은 z 축으로 전파됩니다. LiNbO의 전기 광학 계수3이분:33= 32 pm/V, r31= 오후 10시/V, r22= 6.8 pm/V 낮은 주파수와 r33= 31 pm/V, r31= 8.6 pm/V, r22= 3.4 pm/V 고전기 주파수에서 반파전 전압: Vπ=λd/no3γc1, γc=(ne/no)3γ33-γ13.

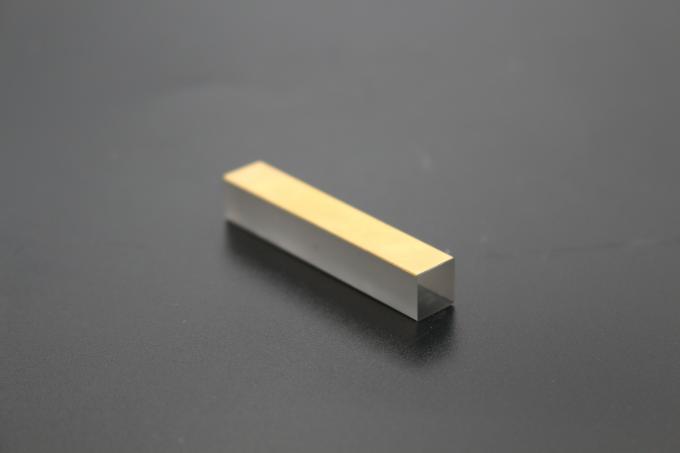

정수 LN 및 MgO 도핑 LN (MgO:LN) 크리스탈 모두 전극의 측면 표면에 금 코팅이 제공됩니다.
Crystro는 다음과 같은 것을 제공합니다.
LN EO 부품의 사양:
| 파동 전선 왜곡: | λ/8 @ 633 nm 미만 |
| 차원 허용량: | (W+/-0.1 mm) x (H+/-0.1 mm) x (L+0.5/-0.1 mm) |
| 맑은 오프터: | > 90% 중앙 지역 |
| 평면성: | λ/8 @ 633 nm |
| 표면 품질: | 스크래치/디그 10/5 MIL-O-13830A |
| 평행성: | 20 아크 초 이상 |
| 정사각형: | 5 아크 분 |
| 각도 허용: | Δθ < 0.5o, Δφ < 0.5o |
린보3Q 스위치 사양:
| 크기 | 9 × 9 × 25mm3또는 4 × 4 × 15mm3 |
| 다른 크기는 요청에 따라 제공됩니다. | |
| 크기의 허용 | Z축: ± 0.2mm |
| X축과 Y축: ± 0.1mm | |
| 첸퍼 | 0.5mm 이하의 |
| 방향 이 정확 하다 | Z축: < ±5′,X축과 Y축: < ±10′ |
| 평행성 | <20′′ |
| 끝내 | 10/5 스크래치/디프 |
| 평면성 | 633nm에서 λ/8 |
| AR 코팅 | R<0.2% @1064nm |
| 전극 | 금/크롬으로 칠한 X면 |
| 웨브 프론트 왜곡 | <λ/4 @633nm |
| 멸종 비율 | >400:1 @633nm, φ 6mm 빔 |
