| 브랜드 이름: | Crystro |
| 모델 번호: | CR211011-03 |
| MOQ: | 1PC |
| 가격: | USD 20~200/pc |
| 배달 시간: | 4-5 주 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램, 페이팔 |

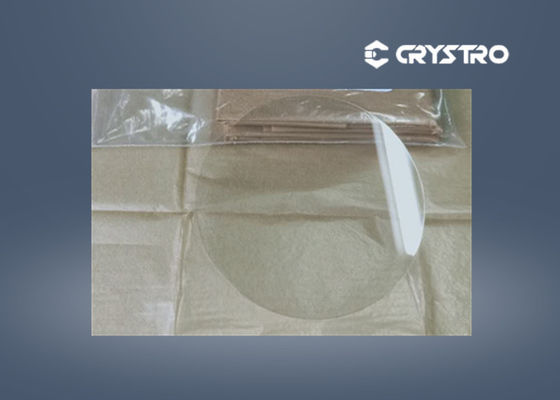

LiNbO3 웨이퍼 X 절단 0.5mm 두께 리?? 니오배트 크리스탈
리?? 니오비아스 크리스탈 (LN) LiNbO3는 SAW 필터, 광학 파도 선도기, 광 전기 조절기,주파수 곱셈 변환기와 정보 저장 기능성 크리스탈로서 고온 및 항암의 뛰어난 물리적 특성을 가진.
그것은 안정적인 기계 성능을 가지고 있으며, 다른 방식으로 도핑 된 후에 다른 특수 특징을 보일 것입니다.
린보3크리스탈은 저렴한 비용, 좋은 기계적 및 물리적 특성뿐만 아니라 높은 광학적 균일성을 결합합니다. 따라서 LiNbO는3윙은 섬유 격리기와 순환 장치에 널리 사용되었습니다.
가능한 응용 프로그램:
LiNbO의 기본 특성3
| 결정 구조 | 삼각형, 공간 그룹 R3c, 포인트 그룹 3m |
| 녹는점 | 1253°C |
| 모스 강도 | 5 |
| 밀도 | 40.64g/cm3 |
| 향기성 | 아무 것도 |
| 광학 동질성 | ~5x10-5/cm |
| 투명성 범위 | 420~5200nm |
| 흡수 계수 | ~0.1%/cm @1064nm |
| 1064nm에서 굴절 지수 | ne=2.146, no=2.220@1300nm ne=2.156, no=2.232@1064nm ne=2.203, no=2.286@632.8nm |
| 열 확장 계수 (25°C) | //a,2.0x10-6K A,2.2x10-6/K |
| 열전도 계수 | 25°C에서 38 W/m/K |
| 열 광학 계수 | dno/dT=-0.874 x 10-6/K 1.4μm dne/dT=39.073 x 10-6/K 1.4μm |
| 셀메이어 방정식 (λ in μm) | no2=4.9048+0.11768/(λ2-0.04750) -0.027169λ2ne2=4.5820+0.099169/(λ2-0.04443) -0.02195λ2 |
LiNbO의 사양3윙
| 오프터 | 10.0 x 1.0mm24x4mm까지2 |
| 차원 허용 | ±0.05mm |
| 윙 각 허용 | ±0.1° |
| 광축 방향 | ±0.5° |
| 평면성 | λ/4 @632.8nm |
| 표면 품질 | 20-10 |
| AR 코팅 | R<0.2% @1550nm±40nm |
| 표준 크기 | 1.25mmx1.25mmx0.5mm 13o 또는 15o 틈과 phi=22.5o |

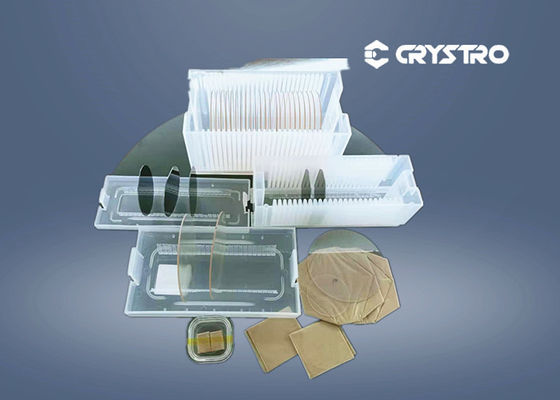

린보3또한 좋은 음향 광학 결정이며 표면 음향 파동 (SAW) 웨이퍼 및 A-O 모듈러에 사용됩니다. Crystro는 음향 (SAW) 등급 LiNbO를 제공합니다.3웨이퍼, 컷 볼, 완성된 부품 및 주문제조된 요소의 결정
전형적인 SAW 특성
| 절단 유형 | SAW 속도 Vs(m/s) | 전기 기계적 결합 요인 K2s(%) | 속도의 온도 계수 TCV (10-6/°C) | 지연 TCD의 온도 계수 (10-6/°C) |
| 1270.86° Y-X | 3970 | 5.5 | -60 | 78 |
| Y-X | 3485 | 4.3 | -85 | 95 |
전형적인 사양
| 사양 | 부울 | 웨이퍼 | ||
| 직경 | Φ3' | Φ4' | Φ3' | Φ4' |
| 길이 또는 두께 (mm) | ≤100 | ≤50 | 0.35-05 | |
| 방향성 | 127.86°Y,64°Y,135°Y,X,Y,Z, 그리고 다른 절단 | |||
| 평면 방향 | X,Y | |||
| 평평한 길이 | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
| 앞면 닦기 | / | 거울 닦은 5-15 Å | ||
| 뒷면 랩 | / | 00.3-1.0μm | ||
| 평면 (μm) | / | ≤15 | ||
| 활 (μm) | / | ≤25 | ||
크라이스트로는 요청에 따라 다른 크기와 웨이퍼 사양을 제공할 수 있습니다.
