| 브랜드 이름: | Crystro |
| 모델 번호: | CR210.205-1 |
| MOQ: | 1PC |
| 가격: | USD 20~200/pc |
| 배달 시간: | 1 ~ 4 주 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램, 페이팔 |

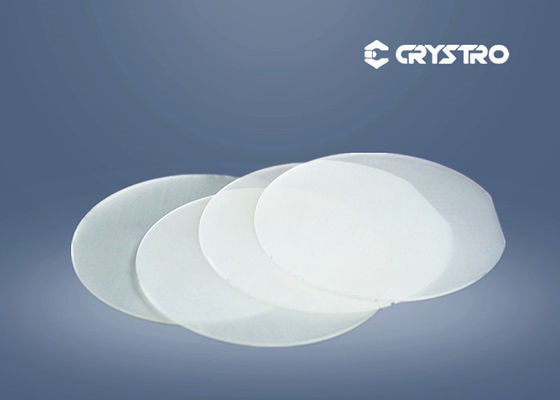

리?? 니오바트 LiNbO3 LN 피로 전기용 단일 결정 기판
LiNbO3 (리?? 니오바트, LN) 결정은음모 단축성 결정이고 가장 철저하게 특징화된 광학 물질 중 하나입니다.가시광선과 중부 적외선에서 넓은 투명성 범위와 우수한 화학 및 기계적 안정성, LN 크리스탈은 적외선에서 응용을위한 양분자 재료로 사용될 수 있습니다.
그 자체로큰 전기 광학 계수, 넓은 광학 투명성 창과 높은 광학 품질의 결정의 사용 가능성,LN (리?? 니오바트) 크리스탈은 종종 광학 변조 및 근 적외선 및 적외선 파장의 Q 스위치에 대한 선택 재료입니다.전기 광학 변조기 (EOM) 를 위해 결정은 z 절단 될 수 있습니다.빛의 전파 방향에 따라 잔류 반사율이 0이거나 잔류 반사율이 0이 아닌 x 절단 및 최대 효과 전기 광학 계수.Q 스위치의 경우, 결정은 일반적으로 잔류 쌍결과가 0으로 z-컷되며, 전기장이 빛 전파 방향에 가로로 적용됩니다.LN의 피에조 전기 울림은 높은 반복 주파수에서 단점이 있습니다., 그러나 적절한 피에조 전기적으로 완화 된 설계로 어느 정도 극복 할 수 있습니다.
Crystro는 다음과 같은 것을 제공합니다.
린보3또한 좋은 음향 광학 결정이며 표면 음향 파동 (SAW) 웨이퍼 및 A-O 모듈러에 사용됩니다. Crystro는 음향 (SAW) 등급 LiNbO를 제공합니다.3웨이퍼, 컷 볼, 완성된 부품 및 주문제조된 요소의 결정
LiNbO의 기본 특성3:
| 결정 구조 | 삼각형, 공간 그룹 R3c, 포인트 그룹 3m |
| 녹는점 | 1253°C |
| 모스 강도 | 5 |
| 밀도 | 40.64g/cm3 |
| 향기성 | 아무 것도 |
| 광학 동질성 | ~5x10-5/cm |
| 투명성 범위 | 420~5200nm |
| 흡수 계수 | ~0.1%/cm @1064nm |
| 1064nm에서 굴절 지수 | ne=2.146, no=2.220@1300nm ne=2.156, no=2.232@1064nm ne=2.203, no=2.286@632.8nm |
| 열 확장 계수 (25°C) | //a,2.0x10-6K A,2.2x10-6/K |
| 열전도 계수 | 25°C에서 38 W/m/K |
| 열 광학 계수 | dno/dT=-0.874 x 10-6/K 1.4μm dne/dT=39.073 x 10-6/K 1.4μm |
| 셀메이어 방정식 (λ in μm) | no2=4.9048+0.11768/(λ2-0.04750) -0.027169λ2ne2=4.5820+0.099169/(λ2-0.04443) -0.02195λ2 |
전형적인 SAW 특성
| 절단 유형 | SAW 속도 Vs(m/s) | 전기 기계적 결합 요인 K2s(%) | 속도의 온도 계수 TCV (10-6/°C) | 지연 TCD의 온도 계수 (10-6/°C) |
| 1270.86° Y-X | 3970 | 5.5 | -60 | 78 |
| Y-X | 3485 | 4.3 | -85 | 95 |
전형적인 사양
| 사양 | 부울 | 웨이퍼 | ||
| 직경 | Φ3' | Φ4' | Φ3' | Φ4' |
| 길이 또는 두께 (mm) | ≤100 | ≤50 | 0.35-05 | |
| 방향성 | 127.86°Y,64°Y,135°Y,X,Y,Z, 그리고 다른 절단 | |||
| 평면 방향 | X,Y | |||
| 평평한 길이 | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
| 앞면 닦기 | / | 거울 닦은 5-15 Å | ||
| 뒷면 랩 | / | 00.3-1.0μm | ||
| 평면 (μm) | / | ≤15 | ||
| 활 (μm) | / | ≤25 | ||
|
|
