| 브랜드 이름: | Crystro |
| 모델 번호: | CR210.205-1 |
| MOQ: | 1PC |
| 가격: | USD 20~200/pc |
| 배달 시간: | 4-5 주 |
| 지불 조건: | T/T, 웨스턴 유니온, , 페이팔 |
리?? 니오바트 - LiNbO3 결정 물질
린보3크리스탈은 저렴한 비용, 좋은 기계적 및 물리적 특성뿐만 아니라 높은 광학적 균일성을 결합합니다. 따라서 LiNbO는3윙은 섬유 격리기와 순환 장치에 널리 사용되었습니다.
LiNbO3 (리?? 니오바트, LN) 결정은음모 단축성 결정이고 가장 철저하게 특징화된 광학 물질 중 하나입니다.가시광선과 중부 적외선에서 넓은 투명성 범위와 우수한 화학 및 기계적 안정성, LN 크리스탈은 적외선에서 응용을위한 양분자 재료로 사용될 수 있습니다.
그 자체로큰 전기 광학 계수, 넓은 광학 투명성 창과 높은 광학 품질의 결정의 사용 가능성,LN (리?? 니오바트) 크리스탈은 종종 광학 변조 및 근 적외선 및 적외선 파장의 Q 스위치에 대한 선택 재료입니다.전기 광학 변조기 (EOM) 를 위해 결정은 z 절단 될 수 있습니다.빛의 전파 방향에 따라 잔류 반사율이 0이거나 잔류 반사율이 0이 아닌 x 절단 및 최대 효과 전기 광학 계수.Q 스위치의 경우, 결정은 일반적으로 잔류 쌍결과가 0으로 z-컷되며, 전기장이 빛 전파 방향에 가로로 적용됩니다.LN의 피에조 전기 울림은 높은 반복 주파수에서 단점이 있습니다., 그러나 적절한 피에조 전기적으로 완화 된 설계로 어느 정도 극복 할 수 있습니다.
정수 LN 및 MgO 도핑 LN (MgO:LN) 크리스탈 모두 전극의 측면 표면에 금 코팅이 제공됩니다.
Crystro는 다음과 같은 것을 제공합니다.
LiNbO의 기본 특성3
| 결정 구조 | 삼각형, 공간 그룹 R3c, 포인트 그룹 3m |
| 녹는점 | 1253°C |
| 모스 강도 | 5 |
| 밀도 | 40.64g/cm3 |
| 향기성 | 아무 것도 |
| 광학 동질성 | ~5x10-5/cm |
| 투명성 범위 | 420~5200nm |
| 흡수 계수 | ~0.1%/cm @1064nm |
| 1064nm에서 굴절 지수 | ne=2.146, no=2.220@1300nm ne=2.156, no=2.232@1064nm ne=2.203, no=2.286@632.8nm |
| 열 확장 계수 (25°C) | //a,2.0x10-6K A,2.2x10-6/K |
| 열전도 계수 | 25°C에서 38 W/m/K |
| 열 광학 계수 | dno/dT=-0.874 x 10-6/K 1.4μm dne/dT=39.073 x 10-6/K 1.4μm |
| 셀메이어 방정식 (λ in μm) | no2=4.9048+0.11768/(λ2-0.04750) -0.027169λ2ne2=4.5820+0.099169/(λ2-0.04443) -0.02195λ2 |
LiNbO의 사양3윙
| 오프터 | 10.0 x 1.0mm24x4mm까지2 |
| 차원 허용 | ±0.05mm |
| 윙 각 허용 | ±0.1° |
| 광축 방향 | ±0.5° |
| 평면성 | λ/4 @632.8nm |
| 표면 품질 | 20-10 |
| AR 코팅 | R<0.2% @1550nm±40nm |
| 표준 크기 | 1.25mmx1.25mmx0.5mm 13o 또는 15o 틈과 phi=22.5o |
참고:다른 크기와 코팅은 요청에 따라 사용할 수 있습니다.
비선형 광학적 특성:
| NLO 계수 | d33= 34.4 pm/V d31= d15= 5.95 pm/V d22= 오후 3.07/V |
|
| 효과적 NLO 계수 | d에프= 5.7 pm/V 1300 nm의 주파수 두 배로 d에프= 1064 nm에서 펌프로 공급되는 OPO의 경우 5.3 pm/V d에프=17.6 pm/V 준분기 일치 구조. |
|
| 전기 광학 계수 | GT33= 32 pm/V, γs33= 31 pm/V, GT31= 10 pm/V, γs31= 8.6 pm/V, GT22= 6.8 pm/V, γs22= 3.4 pm/V, |
|
| 광분광 손상 경계 | 50 MW/cm2(10 ns, 1064 nm) | |
| 표면 손상의 경계 | 300MW/cm2(10 ns, 1064 nm) |
|
LN EO 부품의 사양:
| 파동 전선 왜곡: | λ/8 @ 633 nm 미만 |
| 차원 허용량: | (W+/-0.1 mm) x (H+/-0.1 mm) x (L+0.5/-0.1 mm) |
| 맑은 오프터: | > 90% 중앙 지역 |
| 평면성: | λ/8 @ 633 nm |
| 표면 품질: | 스크래치/디그 10/5 MIL-O-13830A |
| 평행성: | 20 아크 초 이상 |
| 정사각형: | 5 아크 분 |
| 각도 허용: | Δθ < 0.5o, Δφ < 0.5o |
린보3또한 Nd: YAG, Nd: YLF 및 Ti: Sapphire 레이저뿐만 아니라 광섬유 모듈러에 대한 전기 광학 모듈러 및 O 스위치로 널리 사용됩니다.다음 표에는 전형적인 LiNbO의 사양이 나열되어 있습니다.3크리스탄트는 가로 E-O 변조로 Q 스위치로 사용됩니다. 빛은 z 축으로 전파됩니다. LiNbO의 전기 광학 계수3이분:33= 32 pm/V, r31= 오후 10시/V, r22= 6.8 pm/V 낮은 주파수와 r33= 31 pm/V, r31= 8.6 pm/V, r22= 3.4 pm/V 고전기 주파수에서 반파전 전압: Vπ=λd/no3γc1, γc=(ne/no)3γ33-γ13.
린보3Q 스위치 사양
| 크기 | 9 × 9 × 25mm3또는 4 × 4 × 15mm3 |
| 다른 크기는 요청에 따라 제공됩니다. | |
| 크기의 허용 | Z축: ± 0.2mm |
| X축과 Y축: ± 0.1mm | |
| 첸퍼 | 0.5mm 이하의 |
| 방향 이 정확 하다 | Z축: < ±5′,X축과 Y축: < ±10′ |
| 평행성 | <20′′ |
| 끝내 | 10/5 스크래치/디프 |
| 평면성 | 633nm에서 λ/8 |
| AR 코팅 | R<0.2% @1064nm |
| 전극 | 금/크롬으로 칠한 X면 |
| 웨브 프론트 왜곡 | <λ/4 @633nm |
| 멸종 비율 | >400:1 @633nm, φ 6mm 빔 |

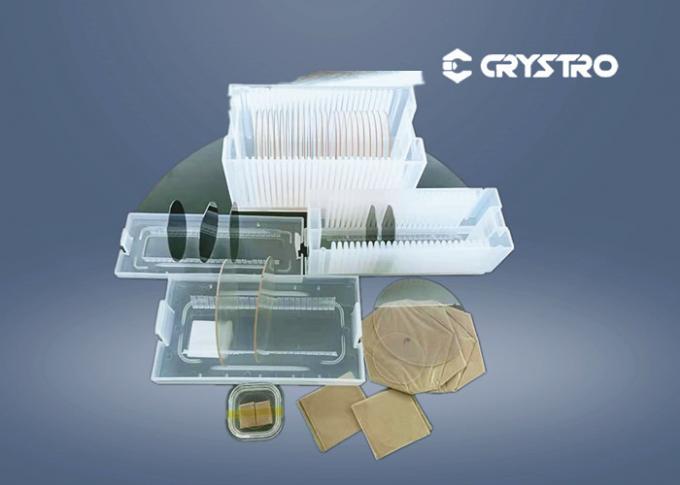

린보3또한 좋은 음향 광학 결정이며 표면 음향 파동 (SAW) 웨이퍼 및 A-O 모듈러에 사용됩니다. Crystro는 음향 (SAW) 등급 LiNbO를 제공합니다.3웨이퍼, 컷 볼, 완성된 부품 및 주문제조된 요소의 결정
전형적인 SAW 특성
| 절단 유형 | SAW 속도 Vs(m/s) | 전기 기계적 결합 요인 K2s(%) | 속도의 온도 계수 TCV (10-6/°C) | 지연 TCD의 온도 계수 (10-6/°C) |
| 1270.86° Y-X | 3970 | 5.5 | -60 | 78 |
| Y-X | 3485 | 4.3 | -85 | 95 |
전형적인 사양
| 사양 | 부울 | 웨이퍼 | ||
| 직경 | Φ3' | Φ4' | Φ3' | Φ4' |
| 길이 또는 두께 (mm) | ≤100 | ≤50 | 0.35-05 | |
| 방향성 | 127.86°Y,64°Y,135°Y,X,Y,Z, 그리고 다른 절단 | |||
| 평면 방향 | X,Y | |||
| 평평한 길이 | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
| 앞면 닦기 | / | 거울 닦은 5-15 Å | ||
| 뒷면 랩 | / | 00.3-1.0μm | ||
| 평면 (μm) | / | ≤15 | ||
| 활 (μm) | / | ≤25 | ||
크라이스트로는 요청에 따라 다른 크기와 웨이퍼 사양을 제공할 수 있습니다.
| 결정 구조 | 삼각형, 공간 그룹 R3C, 포인트 그룹 3m |
| 셀 매개 변수 | a=5.148 Å, c=13.863 Å |
| 녹는점 | 1253oC |
| 퀴리 온도 | 1140oC |
| 모스 강도 | 5 |
| 밀도: | 4.64g/cm3 |
| 향기성 | 아무 것도 |
| 광학 동질성 | ~ 5x10-5/cm |
| 투명성 범위 | 420 ~ 5200 nm |
| 흡수 계수 | ~0.1%/cm @ 1064 nm |
| 1064nm에서 굴절 지수 (순수 LN) |
ne= 2 입니다.146, no = 2.220 @ 1300 nm ne = 2156, no = 2.232 @ 1064 nm ne = 2203, no = 2.286 @ 632.8 nm |
| 열 팽창 계수 (@ 25oC) |
//a, 2.0x10-6/K |
| //c, 16.7x10-6/K | |
| 열전도 계수: | 38 W/m/K 250oC |
| 열광 계수 | dno/dT=-0.874x10-6/K 1.4μm dne/dT=39.073x10-6/K 1.4μm |
| 셀메이어 방정식 (순수 LN) (λ, μm) |
아니2= 4.9048+0.11768/(λ2-0.04750) -0.027169λ2 네2= 4.5820+0.099169/(λ2-0.04443) -0.021950λ2 |
MgO 도핑된 LiNbO3(MgO:LN) 는 순수한 LiNbO3와 유사한 선형 광학적 특성을 가지고 있지만 광 굴절 손상 문턱은 훨씬 높습니다.
