| 브랜드 이름: | Crystro |
| 모델 번호: | JCR200608-02 |
| MOQ: | 1PC |
| 배달 시간: | 3-4 주 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램, 페이팔 |

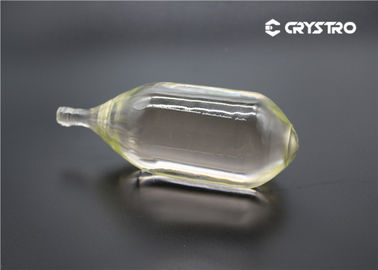

패라데이 격리기용 TSAG 결정 TGG 결정보다 낮은 흡수
설명:
TSAG 파라데이 크리스탈은 이상적인 자기 광 결정이며, 주로 400-1600 나노미터의 파장 범위, 즉 가시 및 적외선 대역에서 사용됩니다.TSAG는 높은 일정한의 장점 때문에 높은 전력 레이저의 다음 세대의 필수적인 결정입니다TSAG의 1064nm에서 Verdet 상수는 20% 더 높고 흡수는 30% 더 낮습니다.TSAG (Tb3Sc2Al3O12) 크리스탈의 광학 및 진동 특성이 조사되었습니다., 그리고 스킨틸레이터 스크린으로 사용할 수 있는 기능이 입증되었습니다.
특징:
큰 베르데 상수 ((48 radT-1m-1 at 1064 nm),TGG보다 약 20% 높습니다.
낮은 흡수 (<3000 ppm/cm 1064 nm에서),TGG보다 약 30% 낮습니다.
고전력 적합성
열로 인해 발생하는 낮은 쌍약성;
격리기를 작게 만들죠.
응용 프로그램:
고전력 레이저용 TSAG 크리스탈 기반의 파라데이 격리기
In this study a Faraday isolator based on a new magneto-active medium - TSAG crystal - providing an isolation ratio of more than 30 dB at laser power up to 500 W has been constructed for the first time. Measurements and estimations demonstrate that with the expected reduction in the absorption coefficient of grown crystals and the use of optimal orientation of crystallographic axes it would be possible to construct a traditional FI for a laser power of more than 1 kilowatt.
영상 촬영 응용:영상 촬영 응용을위한 TSAG 크리스탈의 반짝이는 특성
TSAG (Tb3Sc2Al3O12) 크리스탈의 광학 및 진동 특성이 조사되었으며 진동 화면으로 사용할 수있는 기능이 입증되었습니다. 광 발광 (PL) 스펙트럼에서Tb3+ 4f-4f 전환으로 인해 일부 방출 선이 500 nm에서 700 nm로 나타났습니다.PL 양자 양산 TGG와 TSAG는 각각 6.5%와 50.9%였다.그리고 방출 파장은 PL 스펙트럼과 동일했습니다.TSAG의 진동 붕괴 시간은 각각 678 μs였습니다.
주요 특성:
| 전파 범위 (부품/부연되지 않은) | 400~1600nm |
| 결정 구조 | 큐브, 공간 그룹 Ia3d |
| 화학 공식 | Tb3Sc2Al3O12 |
| 레이시 매개 변수 | a=12.3Å |
| 성장 방법 | 초콜라스키 |
| 밀도 | 5.91g/cm3 |
| 녹는점 | 1970°C±10°C |
CRYSTRO는 다음과 같은 TGG 크리스탈을 공급합니다.
| 방향성 | ±15′ |
| 웨브 프론트 왜곡 | <λ/8 |
| 멸종 비율 | >30dB |
| 지름 허용 | +/- 0.05mm |
| 길이 허용 | +/-0.1mm |
| 샴퍼 | 0.1mm @ 45° |
| 평면성 | 633nm에서 <λ/10 |
| 평행성 | 3′ |
| 직각성 | < 5′ |
| 표면 품질 | 10/5 |
| AR 코팅 | < 0.3% @ 1064nm |
|
| 브랜드 이름: | Crystro |
| 모델 번호: | JCR200608-02 |
| MOQ: | 1PC |

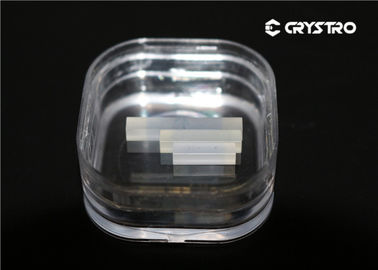

| 포장에 대한 세부 사항: | 투명한 클린 박스 |
