지름: | 최고 78까지 밀리미터 | 길이: | 최고 100까지 밀리미터 |
---|---|---|---|
직경 공차: | +0/-0.05mm | 길이 허용 오차: | +/-0.2mm |
배향: | 111 | 소광비: | >35dB |
표면 품질: | 10/5 | AR 코팅: | <0> |
하이 라이트: | 마그네토 광학의 소재,가돌리니움 갈륨 가넷,TGG 마그네토 광 결정체 |

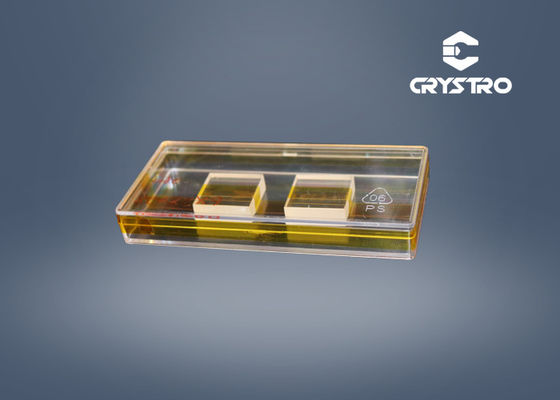

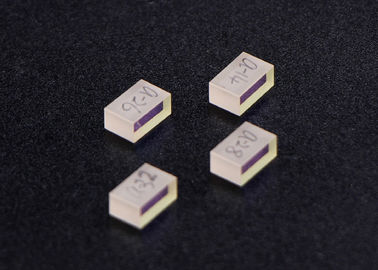

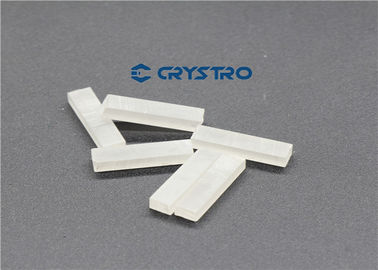

광학 절연체 장치를 위한 광 자기 크리스탈 테르븀-갈륨-가넷 (TGG)
테르븀-갈륨-가넷 (TGG)는 파라디 장치에 쓸 옳은 결정 재료입니다. 파라디 라타토르는 특별한 계획된 마그넷에 포함된 TGG 로드로 구성됩니다. 회전자를 통과하는 라이트 빔의 편광은 회전을 만듭니다.
광 분리기는 라이트 빔이 단지 원 디렉션에서 통과할 수 있게 허락하는 두개 적당히 정렬된 편광기 사이에 패러데이 회전자 세트입니다. TGG는 큰 베르데 상수, 로우 라이트 손실, 고열 전도성과 같은 우수한 프로퍼티의 조합과 야그 레이저와 Ti에 특히 적합한 패러데이 장치에 쓸 독특한 재료로 만드는 HIGH 표시등 손상 문턱치를 가지고 있습니다 : 사파이어 빛 가변 파장 레이저, 링 레이저와 씨 주입 레이자.
470-500nm을 배제하면서, 광자기 결정 TGG는 400nm-1100nm으로부터의 더 레인지에 패러데이 장치에 쓸 최적 소재입니다.패러데이 회전자는 특별한 계획된 마그넷의 안에 포함된 TGG 로드로 구성됩니다. 회전자를 통과하는 라이트 빔의 편광의 회전 센스는 자기장의 방향과 전혀 라이트 빔의 전달의 방향만을 달려있지 않습니다.
회전방향은 자기장의 방향과 전혀 라이트 빔의 전달의 방향에 단지 의존하지 않습니다.광 분리기는 라이트 빔이 단지 원 디렉션에서 통과할 수 있게 허락하는 두개 적당히 어레이된 편광기 사이에 설정된 45 급 회전자로 구성됩니다. 큰 베르데 상수, 로우 라이트 손실, 고열 전도성과 HIGH 표시등 손상 문턱치와 같은 우수한 프로퍼티의 조합과 함께, TGG는 파라디 장치에 쓸 독특한 재료입니다. 그것은 넓게 야그 레이저와 Ti에 대해 사용됩니다 :사파이어 빛 가변 파장 레이저, 링 레이저, 기타 등등.
특징 :
애플리케이션 :
패러데이 회전자 ;
광 분리기.
주요 특성 :
화학식 | TB3Ga5O12 |
라트틱 매개 변수 | a=12.355A |
성장법 | 초크랄스키 |
비중 | 7.13g/cm3 |
모스 경도 | 8.0 |
융해점 | 1725C |
굴절률 | 1064nm에 있는 1.954 |
다음과 CRYSTRO 공급 TGG 크리스탈 :
배향 | [111] ±15 아크 분 이내에 |
파면 변형 | <1> |
소광비 | >35dB |
직경 공차 | +0.00mm/-0.05mm |
길이 허용 오차 | +0.2mm/-0.2mm |
챔퍼 | 0.10mm@45o |
평탄성 | <1> |
평행 | < 30="" arc="" Seconds=""> |
수직 | < 5="" arc="" min=""> |
표면 품질 | 10/5 스크래치 / Dig |
AR 코팅 | <0> |
크리스탈의 큰 차원 | 2.0--지름에서 76 밀리미터 |
