제품 상세 정보:
결제 및 배송 조건:
|
재료: | 리튬 니오베이트 (LiNbO3) 결정 기판 웨이퍼 | 비중: | 4.64g/cm3 |
---|---|---|---|
투명도 범위: | 420-5200nm | 흡수 계수: | ~0.1%/cm @1064nm |
굴절률: | ne=2.156, no=2.232@1064nm | 차원 포용력: | ±0.05mm |

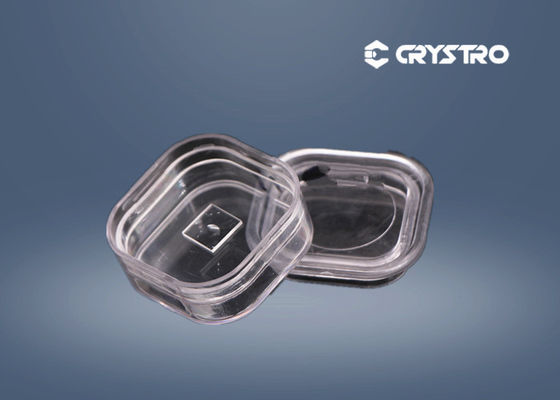

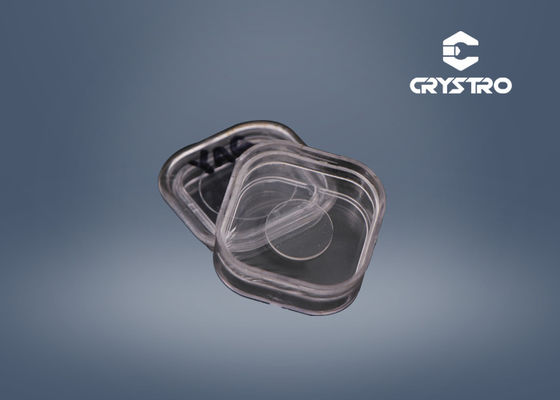

쐐기 각 포용력: | ±0.1° | 포장: | 불활성 가스로 가득 찬 가방에서 싸여지는 각각 기판을 위한 개별적 용기. |
하이 라이트: | 5200nm LiNbO3 웨이퍼,광학 리튬 니오베이트 웨이퍼,5200nm 리튬 니오베이트 웨이퍼 |
Li 스슘 니오베이트 (LiNbO3) 결정 기판 웨이퍼
LiNbO3 (리튬 니오베이트, LN) 크리스탈은 음의 단축정이고 가장 완전히 특징 광학 소재 중 하나입니다.
높은 광학 성질 크리스탈의 그것의 큰 전자-광학 계수와 넓은 광학 투명 윈도우와 유용성과 함께, LN (리튬 니오베이트) 크리스탈은 근적외선과 적외선 파장에 종종 광변조를 위한 선택의 물질과 q-스위치입니다. 전기 광학식 변조기 (엄)을 위해 크리스탈은 광 전파의 방향 또는 비-제로 잔여 복굴절과 최대 효과적 전자-광학 계수와 X 판을 따라 제로 잔여 복굴절로 z-삭감일 수 있습니다. q-스위치를 위해 크리스탈은 제로 잔여 복굴절로 일반적으로 z-삭감이고 전기장이 광 전파의 방향에 가로질러 적용됩니다. LN에서 압전 공명은 높은 되풀이성 주파수로 단점이지만, 적절한 파이초일렉트릭앨리 뎀프용 설계로 어느 정도는 넘어설 수 있습니다.
LiNbO3의 기초 특성
수정 깜부기병균류 | 삼각형이게, 포인트인 공간 군 R3c는 3m을 분류합니다 |
융해점 | 1253C |
모스 경도 | 5 |
비중 | 4.64g/cm3 |
조해 | 어떤 것 |
광학 균질성 | ~5x10-5/cm |
투명도 범위 | 420-5200nm |
흡수 계수 | ~0.1%/cm @1064nm |
1064nm에 있는 굴절률 | ne=2.146, no=2.220@1300nm ne=2.156, no=2.232@1064nm ne=2.203, no=2.286@632.8nm |
(25C에) 열팽창계수 | //a,2.0x10-6/K //a,2.2x10-6/K |
열전도율계수 | 25C에 있는 38 W/m/K |
열 광학 계수 | 1.4μm에 있는 dno/dT=-0.874 X 10-6/K 1.4μm에 있는 dne/dT=39.073 X 10-6/K |
셀마이어 식 (μm의 λ) | no2=4.9048+0.11768/(λ2-0.04750)-0.027169λ2 ne2=4.5820+0.099169/(λ2-0.04443)-0.02195λ2 |
전형적 상술 :
상술 | 불세공 | 웨이퍼 | ||
지름 | Φ3" | Φ4" | Φ3" | Φ4" |
길이 또는 두께 (밀리미터) | ≤100 | ≤50 | 0.35-0.5 | |
배향 | 127.86' Y,64' Y,135' Y,X,Y,Z와 다른 삭감 | |||
Ref.Flat 배향 | X,Y | |||
Ref.Flat 길이 | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
전면 끝마무리 | / | 반사경은 5-15 A를 닦았습니다 | ||
후면 래핑 | / | 0.3-1.0μm | ||
평탄성 (μm) | / | ≤15 | ||
활 (μm) | / | ≤25 |
크리스트로는 요청하는 대로 다른 사이즈와 웨이퍼의 상술을 제공할 수 있습니다.
애플리케이션 :
린보3크리스탈은 넓게 wavelength > 1μm을 위해 주파수 더블러로서 사용되고 광학파라미터식발진기 (오피오)이 유사 위상 정합형 (QPM) 장치와 더불어 1064 nm에 노력했습니다. 그것의 큰 전자-광학 (E-O)와 음광 (A-O) 계수, 린보 때문에3크리스탈은 포켈 셀에 쓸 가장 대중 자료, Q-스위치와 위상 변조기, 도파관 기판과 표면 음파 (톱) 웨이퍼, 기타 등등입니다.
크리스트로는 공급합니다 :
LiNbO3 쐐기는 섬유 광 분리기와 서큘레이터를 위해 사용했습니다.
믿을 수 있는 배달
엄격한 품질 관리
기술 지원
매우 경쟁력있는 가격
